テラヘルツ帯レンズ(標準品)
高密度ポリエチレン製の非球面レンズ、シリンドリカルレンズを短納期で提供いたします。
 |
【特長】 ・テラヘルツ波透過性に優れる高密度ポリエチレン製 ・汎用的な凸平非球面レンズ、シリンドリカルレンズ ・標準品であるため短納期、安価に提供可能 【用途】 ・テラヘルツシステム全般の光学系構築 ・テラヘルツ波のビーム形状制御 |
テラヘルツ帯で使用できる標準的なレンズを準備いたしました。設計の必要がない規格品であるため、短納期および安価に提供いたします。テラヘルツ帯で優れた透過性を示す高密度ポリエチレン(HDPE)製のレンズです。
特注対応については、「テラヘルツ帯レンズ設計・製造サービス」をご参照下さい。
波長範囲・材料・形状・有効径
| 波長範囲 | 0.1 - 4.0THz(コーティング無し) |
| 材料 | 高密度ポリエチレン (HDPE) |
| 形状 | 非球面レンズ、非球面シリンドリカルレンズ |
| 有効サイズ | 25 - 300mm |
凸平非球面レンズ一覧
 |
 |

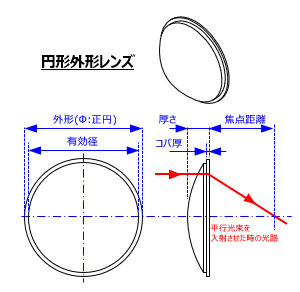

| 外形(Φ,□) [mm] |
焦点距離 [mm] |
厚さ [mm] |
有効径 [mm] |
コバ厚 [mm] |
表面形状 | |
| f75.0-Φ50.8C-AH | Φ50.8 | 75.0 | 9.2 | Φ47.3 | 1.0 | 平凸非球面 |
| f100.0-Φ50.8C-AH | Φ50.8 | 100.0 | 7.4 | Φ47.3 | 1.0 | 平凸非球面 |
| f141.0-Φ60.0C-AH | Φ60.0 | 141.0 | 6.0 | Φ55.6 | 1.0 | 平凸非球面 |
| f150.0-Φ76.2C-AH | Φ76.2 | 150.0 | 11.0 | Φ70.4 | 1.5 | 平凸非球面 |
| f500.0-Φ76.2C-AH | Φ76.2 | 500.0 | 5.0 | Φ70.4 | 1.5 | 平凸非球面 |
| f481.0-□262.0C-AH | □262.0 | 481.0 | 30.0 | Φ240.0 | 2.5 | 平凸非球面 |
凸平非球面シリンドリカルレンズ一覧
 |
 |

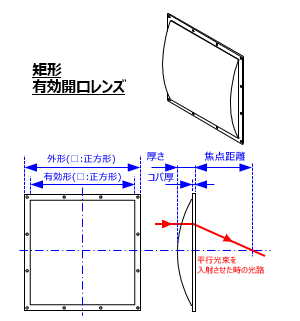

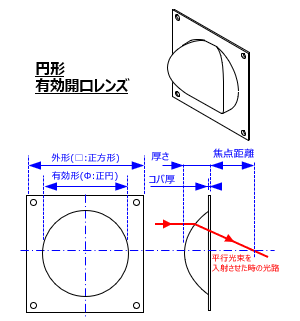

| 外形(Φ,□)
[mm] |
焦点距離 [mm] |
厚さ [mm] |
有効形 [mm] |
コバ厚 [mm] |
表面形状 | |
| Cyf45.0-□85.0C-AH | □85.0 | 45.0 | 19.0 | Φ60.0 | 1.5 | 平凸非球面 |
| Cyf382.1-□222.0R-AH | □222.0 | 382.1 | 28.0 | □200.0 | 2.5 | 平凸非球面 |
| Cyf540.0-□322.0C-AH | □322.0 | 540.0 | 40.0 | Φ300.0 | 3.0 | 平凸非球面 |
