テラヘルツ波ワイヤグリッド偏光子

 5μm径のワイヤを使用したテラヘルツ波用のワイヤグリッド偏光子です。広い帯域で高い消光比を有するため、偏光状態を精密に制御する測定系に最適な偏光子です。

テラヘルツ波ワイヤグリッド偏光子

【特長】

・5μm径の極細ワイヤを、12.5μmの狭間隔で張った広帯域・高消光比ワイヤグリッド

・テラヘルツ波を逃さない大口径

・挿入損失が少ないフリースタンディングワイヤグリッド偏光子

【用途】

・偏光解析システム

 テラヘルツ帯で使用できるワイヤグリッド偏光子です。非常に細い5μm径のワイヤを、12.5μmの狭い間隔で張っているため、広い帯域で優れた消光比を有します。テラヘルツ波を逃さない大きなサイズにも対応できるため、偏光状態を精密に制御する光学システムに最適な偏光子となります。

仕様・特性

仕様

ワイヤ直径 5.0μm
ワイヤ間隔 22.0μm, 16.0μm, 12.5μm
フレーム外径 50.0mm 75.0mm 100.0mm
フレーム内径(有効径) 34.0mm 56.0mm 80.0mm
フレーム厚 10.0mm

※上記サイズ以外にも対応可能ですので、相談ください。
※偏光子ホルダもセット販売可能ですので、相談ください。

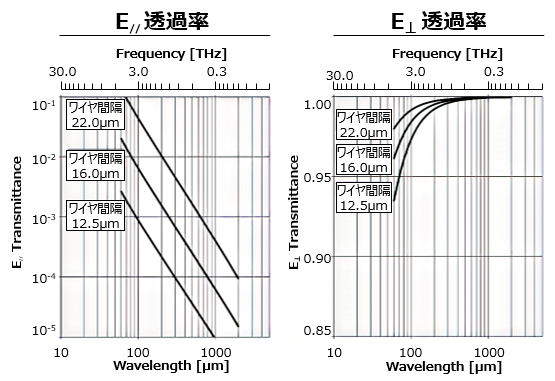

透過率特性

透過率特性

透過率グラフ

システム導入例

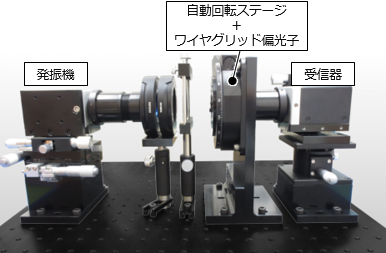

偏光解析システム

偏光解析システム

自動回転ステージに偏光子を固定し、自動で偏光状態を計測するシステムを構築しました。

詳細はこちら

ダウンロード

 テラヘルツ波ワイヤグリッド偏光子.pdf
